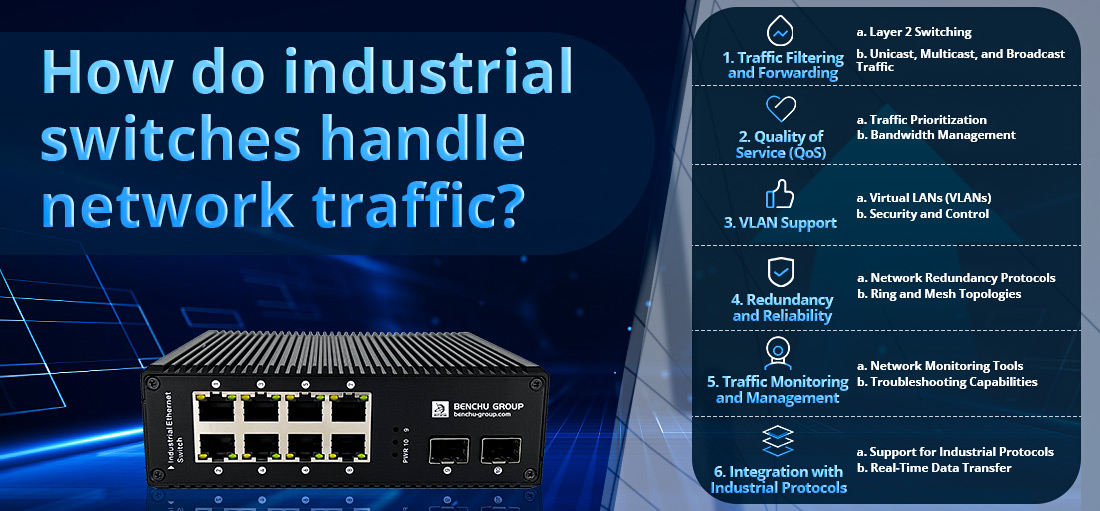

¿Cómo manejan los conmutadores industriales el tráfico de red?

Los conmutadores industriales son dispositivos de red especializados diseñados para gestionar y facilitar la comunicación entre varios dispositivos en entornos industriales, como sensores, controladores y máquinas. Su función principal es manejar el tráfico de la red de manera eficiente y confiable, asegurando una transferencia de datos fluida. A continuación se ofrece una descripción detallada de cómo los conmutadores industriales gestionan el tráfico de red:

1. Filtrado y reenvío de tráfico

a. Conmutación de capa 2

--- Aprendizaje de dirección MAC: Los conmutadores industriales operan principalmente en la Capa 2 (capa de enlace de datos) del modelo OSI. Aprenden las direcciones de control de acceso a medios (MAC) de los dispositivos conectados examinando la dirección MAC de origen de las tramas entrantes. Este proceso permite que el conmutador cree una tabla de direcciones MAC.

--- Reenvío de tramas: Cuando se recibe una trama, el conmutador verifica su tabla de direcciones MAC para determinar el puerto de destino. Si se encuentra la dirección MAC de destino, el conmutador reenvía la trama solo a ese puerto específico, minimizando el tráfico innecesario en los otros puertos.

b. Tráfico de unidifusión, multidifusión y difusión

--- Tráfico de unidifusión: Para la comunicación entre dos dispositivos específicos, el conmutador utiliza su tabla de direcciones MAC para reenviar tramas de unidifusión solo al destinatario previsto.

--- Tráfico de multidifusión: Los conmutadores industriales pueden gestionar el tráfico de multidifusión, lo que implica enviar tramas a varios dispositivos simultáneamente. El conmutador replica la trama solo en los puertos relevantes suscritos al grupo de multidifusión, optimizando el uso del ancho de banda.

--- Tráfico de transmisión: Cuando se recibe una trama de difusión, el conmutador la reenvía a todos los puertos excepto al puerto desde el que se originó. Esto es necesario para ciertos tipos de comunicación, como las solicitudes ARP.

2. Calidad de Servicio (QoS)

a. Priorización del tráfico

Priorizar el tráfico crítico: Los entornos industriales a menudo requieren comunicación en tiempo real para aplicaciones críticas (por ejemplo, sistemas SCADA, comandos de control). Los mecanismos de QoS permiten que los conmutadores prioricen este tráfico sobre datos menos críticos, lo que garantiza una entrega oportuna.

Clases de tráfico: Los conmutadores pueden clasificar el tráfico en diferentes clases (por ejemplo, prioridad alta, media y baja) según criterios como direcciones MAC, direcciones IP o protocolos específicos.

b. Gestión de ancho de banda

Limitación de tasa: Los conmutadores industriales pueden implementar limitación de velocidad para controlar el ancho de banda asignado a dispositivos o tipos de tráfico específicos, evitando que un solo dispositivo abrume la red.

Conformación del tráfico: Esta técnica suaviza las ráfagas de tráfico retrasando los paquetes durante las horas pico de uso, asegurando que el tráfico crítico mantenga su ancho de banda requerido y no se vea afectado negativamente por la congestión.

3. Soporte VLAN

a. LAN virtuales (VLAN)

--- Segmentación del tráfico: Los conmutadores industriales pueden crear VLAN para segmentar el tráfico de red de forma lógica, mejorando la seguridad y reduciendo la congestión. Cada VLAN funciona como una red independiente, lo que permite que los dispositivos dentro de la misma VLAN se comuniquen mientras los aíslan de los demás.

--- Enrutamiento entre VLAN: Algunos conmutadores administrados también pueden manejar el enrutamiento entre VLAN, lo que permite que los dispositivos en diferentes VLAN se comuniquen a través de una interfaz de Capa 3 y al mismo tiempo administren el tráfico de manera efectiva.

b. Seguridad y Control

--- Seguridad mejorada: Al segmentar el tráfico de red, las VLAN ayudan a proteger la información confidencial y los sistemas de control críticos contra accesos no autorizados o ataques maliciosos.

--- Control sobre los flujos de tráfico: Las VLAN permiten un control más granular sobre los flujos de tráfico, lo que permite políticas personalizadas basadas en los requisitos específicos de los diferentes segmentos de la red.

4. Redundancia y confiabilidad

a. Protocolos de redundancia de red

--- Protocolo de árbol de expansión (STP): Para evitar bucles en arquitecturas de red redundantes, los conmutadores industriales implementan STP o sus variantes (por ejemplo, Rapid STP, Multiple STP). Estos protocolos gestionan de forma inteligente rutas redundantes, garantizando un flujo de tráfico eficiente y evitando tormentas de transmisión.

--- Agregación de enlaces: Esta característica combina múltiples enlaces físicos en un único enlace lógico, proporcionando mayor ancho de banda y redundancia. Si un enlace falla, el tráfico aún puede fluir a través de los enlaces restantes, manteniendo la conectividad.

b. Topologías de anillo y malla

--- Diseños de redes resilientes: Los conmutadores industriales pueden admitir topologías de anillo o de malla, lo que mejora la tolerancia a fallos. En estas configuraciones, el conmutador puede redirigir automáticamente el tráfico en caso de falla del enlace, lo que garantiza un funcionamiento continuo.

5. Monitoreo y gestión del tráfico

a. Herramientas de monitoreo de red

--- Análisis de tráfico en tiempo real: Muchos conmutadores industriales vienen con herramientas de monitoreo integradas que permiten a los administradores ver estadísticas de tráfico en tiempo real, incluida la utilización del ancho de banda y las tasas de error.

--- Monitoreo de flujo: Los conmutadores pueden analizar datos de flujo para proporcionar información sobre los patrones de tráfico, ayudando a los administradores a identificar cuellos de botella o comportamientos de tráfico inusuales.

b. Capacidades de solución de problemas

--- Diagnósticos y Alertas: Los conmutadores industriales avanzados pueden realizar diagnósticos para identificar problemas como pérdida de paquetes, latencia o fallas del dispositivo. Las alertas se pueden configurar para notificar a los administradores sobre posibles problemas, lo que permite un mantenimiento proactivo.

6. Integración con Protocolos Industriales

a. Soporte para protocolos industriales

--- Integración con SCADA e IoT: Los conmutadores industriales suelen estar diseñados para admitir protocolos de comunicación industriales específicos (por ejemplo, Modbus, PROFINET, EtherNet/IP). Esto permite un manejo eficiente del tráfico de red generado por sensores, actuadores y sistemas de control.

--- Transferencia de datos en tiempo real: Al optimizar el manejo del tráfico para estos protocolos, los conmutadores industriales permiten la transferencia de datos y la ejecución de comandos en tiempo real, lo cual es fundamental para las aplicaciones de automatización y control.

7. Conclusión

Los conmutadores industriales desempeñan un papel vital en la gestión del tráfico de red en entornos industriales. A través de un filtrado y reenvío de tráfico eficiente, mecanismos de QoS, compatibilidad con VLAN, protocolos de redundancia y capacidades de monitoreo de tráfico, estos conmutadores garantizan una comunicación confiable y segura entre dispositivos. Su capacidad para integrarse con protocolos industriales mejora aún más su eficacia para admitir aplicaciones en tiempo real. Al optimizar la gestión del tráfico de red, los conmutadores industriales contribuyen significativamente a la eficiencia, el rendimiento y la confiabilidad generales de las operaciones industriales.
