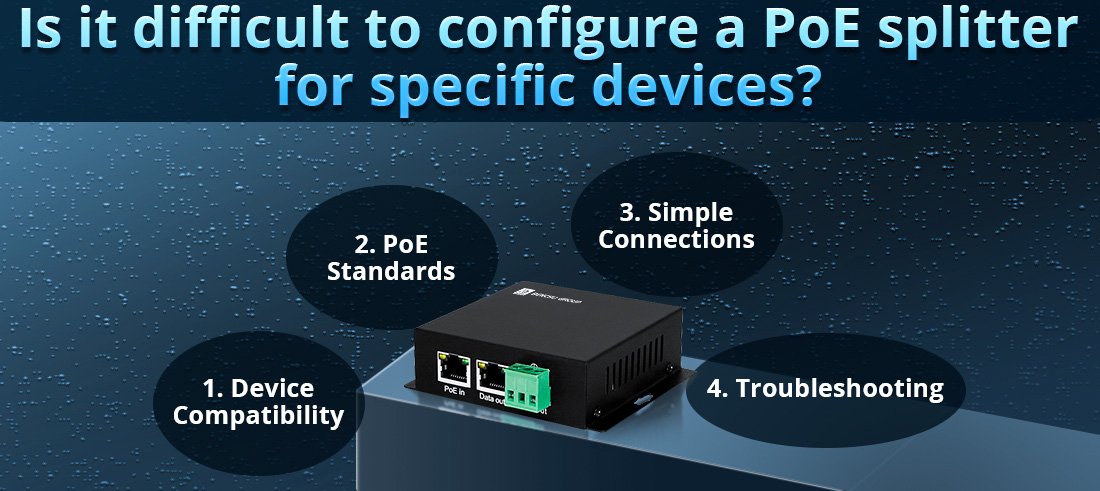

¿Es difícil configurar un divisor de POE para dispositivos específicos?

Configurar un divisor de POE para dispositivos específicos generalmente no es difícil, pero requiere una atención cuidadosa a algunos factores clave. La tarea principal implica seleccionar un divisor de POE que coincida con los requisitos de potencia del dispositivo que está tratando de alimentar, así como para garantizar la conectividad adecuada tanto para los datos como para la energía. Aquí hay un desglose detallado del proceso y las consideraciones:

1. Elegir el divisor de poe correcto para su dispositivo

Antes de configurar un Poe divisorPrimero debe identificar los requisitos de voltaje y potencia del dispositivo que desea alimentar. Este es el paso más crítico para garantizar que el dispositivo funcione de manera confiable sin daños.

Pasos clave:

--- Identificar requisitos de alimentación del dispositivo: verifique las especificaciones manuales o técnicas del dispositivo para ver sus necesidades de voltaje y potencia. Los requisitos de voltaje comunes para dispositivos en red son 5V, 9V, 12V o 24V DC.

--- Compatibilidad estándar de POE: asegúrese de que el estándar de POE que su dispositivo esté utilizando (por ejemplo, 802.3af, 802.3at o 802.3bt) coincida con la capacidad del divisor de Poe. Poe (802.3af) proporciona hasta 15.4W, Poe+ (802.3at) proporciona hasta 25.5W, y Poe ++ (802.3Bt) puede entregar hasta 60W o incluso 100W en algunos casos.

--- Verifique el voltaje de salida del divisor de POE: elija un divisor de POE que proporcione el voltaje de salida correcto que coincida con los requisitos del dispositivo. Por ejemplo, si su dispositivo requiere 12V, seleccione un divisor que emita 12V DC.

2. Seleccionando el divisor de poe correcto

Los divisores de POE vienen con varios voltajes de salida, típicamente en configuraciones de 5V, 9V, 12V, 24V o 48V. La clave es coincidir con el voltaje de salida del divisor de POE con el voltaje requerido por su dispositivo. Así es como lo haces:

Coincidir con los requisitos de voltaje del dispositivo:

--- Si su dispositivo necesita 5V, elija un divisor que convierta POE a 5V.

--- Si su dispositivo necesita 12V, seleccione un divisor que emita 12V.

Asegúrese de que el divisor proporcione suficiente corriente (medida en AMP) para satisfacer las necesidades de energía del dispositivo. Por ejemplo, un dispositivo de 12V que requiere 1A necesitaría un divisor de POE de 12V que pueda proporcionar al menos 12W de potencia (12V * 1A = 12W).

Asegurar la compatibilidad estándar de POE:

--- POE (802.3AF): proporciona hasta 15.4W y generalmente es suficiente para dispositivos más pequeños como cámaras IP y puntos de acceso inalámbrico que requieren una menor potencia.

--- Poe+ (802.3at): ofrece hasta 25.5w y generalmente se requiere para dispositivos como cámaras IP más grandes, algunos teléfonos VoIP e interruptores de red.

--- Poe ++ (802.3bt): ofrece hasta 60W o 100W y es necesario para dispositivos como cámaras IP de alta potencia, puntos de acceso o interruptores de red con mayores demandas de energía.

3. Cableado el divisor de Poe

Una vez que haya seleccionado el divisor de POE apropiado para su dispositivo, la configuración en sí suele ser sencilla, que requiere cableado básico. Así es como lo haces:

Instalación paso a paso:

--- Conecte la entrada POE (cable Ethernet):

--- El divisor de POE tiene un puerto de entrada POE donde conecta el cable Ethernet que transporta la señal de alimentación y datos de POE desde su interruptor o inyector POE.

--- Asegúrese de que el cable Ethernet sea un cable CAT5E o superior para manejar la transmisión de alimentación y datos.

Conecte la salida de datos del divisor de Poe:

--- El puerto de salida de datos del divisor (generalmente etiquetado "Datos fuera") debe conectarse al puerto de red del dispositivo (puerto Ethernet). Esto permite que el dispositivo reciba la señal de datos de la fuente de POE.

--- Si el dispositivo admite Gigabit Ethernet, asegúrese de que el divisor sea capaz de manejar la velocidad de datos requerida (por ejemplo, Gigabit o 10/100 Mbps).

Conecte la potencia de salida del divisor de Poe:

--- El puerto de salida de energía en el divisor de POE proporcionará el voltaje de CC al dispositivo. Esto típicamente será un gato de barril o terminales de tornillo dependiendo del modelo divisor.

--- El voltaje de salida debe coincidir con el voltaje de entrada requerido del dispositivo. Por ejemplo, si el dispositivo requiere 12V CC, el divisor reducirá la potencia de 48V POE a 12V DC.

--- IMPORTANTE: Asegúrese de que la corriente (medida en AMP) proporcionadas por el divisor sea suficiente para el dispositivo. Por ejemplo, si el dispositivo necesita 12V a 1A, asegúrese de que el divisor pueda suministrar al menos 1 A de corriente a 12V.

Potencia en el sistema:

--- Una vez que se realicen todas las conexiones (datos y potencia), enciendan el interruptor/inyector POE o la fuente de POE para entregar alimentación y datos sobre el cable Ethernet.

--- Su dispositivo ahora debe recibir tanto la conexión de red como la potencia requerida.

4. Solución de problemas de problemas de configuración comunes

Si bien configurar un divisor de POE es generalmente fácil, los problemas pueden surgir de vez en cuando. Aquí hay algunos problemas comunes y cómo abordarlos:

Dispositivo no recibe energía:

--- Compruebe las conexiones: asegúrese de que las conexiones de cable Ethernet (entrada POE) y potencia de salida (DC) sean seguras.

--- desajuste de voltaje: verifique que el divisor de POE esté emitiendo el voltaje correcto requerido por el dispositivo. Si el voltaje es demasiado alto o demasiado bajo, el dispositivo no puede encenderse o podría dañarse.

--- Potencia insuficiente de POE Fuente: si usa Poe+ (802.3at) o Poe ++ (802.3bt), asegúrese de que su fuente de POE (conmutador/inyector) esté proporcionando suficiente potencia tanto para el divisor como para el dispositivo.

Dispositivo que no recibe datos:

--- Verifique los cables Ethernet: asegúrese de que los cables Ethernet estén conectados correctamente y capaces de soportar las velocidades requeridas (Gigabit Ethernet para necesidades de mayor ancho de banda).

--- desajuste estándar de POE: si el divisor no es compatible con el estándar POE utilizado por su conmutador/inyector, los datos pueden no transmitirse correctamente. Asegúrese de que ambos dispositivos admitan el mismo estándar (por ejemplo, POE o POE+).

--- Poe Splitter no sale de voltaje correcto:

Si el voltaje de salida es incorrecto, verifique si el divisor de POE admite voltajes de salida ajustables o si ha seleccionado el modelo incorrecto. Algunos divisores vienen con voltajes de salida preestablecidos (por ejemplo, 5V, 9V, 12V), mientras que otros pueden permitir el ajuste.

Resumen de consideraciones clave:

1. Compatibilidad del dispositivo: siempre coincida con el voltaje de salida y la corriente del divisor de POE con los requisitos de alimentación de su dispositivo (5V, 12V, etc.).

2. Normas de Poe: asegúrese de que el divisor de POE sea compatible con el estándar POE utilizado por su red (802.3af, 802.3at o 802.3bt).

3. Conexiones simples: la configuración de un divisor de POE es típicamente tan simple como conectar el cable Ethernet para los datos y la salida de CC correcta para la alimentación. Por lo general, no requiere ninguna configuración especial o configuración de software.

4. Solución de problemas: si surgen problemas, verifique las conexiones, verifique las clasificaciones de voltaje y corriente, y garantice la compatibilidad entre el divisor y el dispositivo.

En general, configurar un divisor de POE no es difícil, pero requiere una coincidencia cuidadosa de las especificaciones del divisor con los requisitos de potencia del dispositivo. El proceso es simple una vez que se selecciona el divisor de POE correcto, y la mayoría de las configuraciones se pueden completar siguiendo las instrucciones de cableado proporcionadas.
