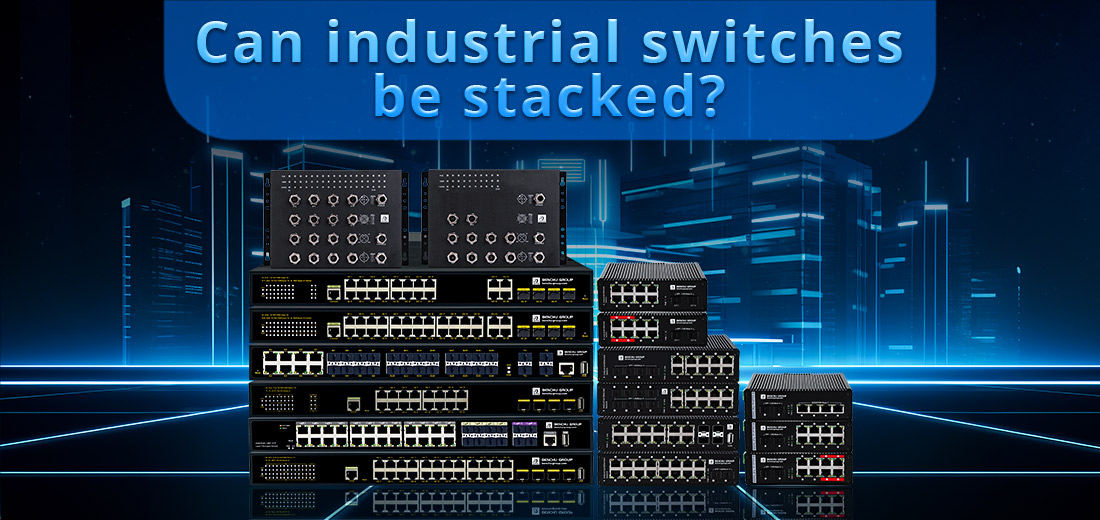

¿Se pueden apilar los interruptores industriales?

Sí, los conmutadores industriales se pueden apilar, una característica que permite interconectar y operar varios conmutadores como una única unidad lógica. Esta capacidad, conocida como apilamiento de conmutadores, se utiliza habitualmente en redes industriales para mejorar la escalabilidad, simplificar la gestión y mejorar la redundancia. Cuando los conmutadores están apilados, se comportan como un conmutador unificado, lo que permite una mejor utilización del ancho de banda y una expansión de la red más sencilla sin aumentar significativamente la complejidad de la infraestructura de la red. A continuación se ofrece una descripción detallada de cómo funciona el apilamiento de conmutadores industriales y sus beneficios:

1. ¿Qué es el apilamiento de conmutadores?

El apilamiento de conmutadores se refiere al proceso de conectar varios conmutadores a través de puertos o cables de apilamiento dedicados, formando una pila que funciona como un único conmutador. Todos los conmutadores de la pila se administran a través de una única dirección IP, con un conmutador designado como conmutador maestro y los demás como miembros (o esclavos). El interruptor maestro controla la configuración y gestión de toda la pila.

Puertos de apilamiento: Muchos conmutadores industriales vienen con puertos especiales diseñados para apilarse, lo que les permite conectarse físicamente mediante cables o módulos apilables.

Gestión Unificada: La pila aparece como un único dispositivo desde una perspectiva de gestión de red, lo que simplifica la configuración y el control.

Resiliencia: En caso de falla de un conmutador, los conmutadores restantes de la pila pueden continuar funcionando sin interrumpir la red.

2. Cómo funciona el apilamiento en conmutadores industriales

Mecanismo básico:

--- Apilamiento físico: Los conmutadores se conectan físicamente mediante cables de alta velocidad (a menudo cables o módulos apilables patentados) que crean un enlace directo de gran ancho de banda entre cada conmutador.

--- Integración Lógica: Una vez apilados, los conmutadores funcionan como una única entidad lógica, con el conmutador maestro controlando y gestionando la configuración, las tablas de reenvío y las operaciones de red para todos los conmutadores de la pila.

--- Plano de control redundante: Si el conmutador maestro falla, uno de los conmutadores miembros puede asumir automáticamente el control como nuevo maestro, lo que garantiza redundancia y alta disponibilidad.

Métodos de apilamiento:

--- Apilamiento de anillos: En este método, los conmutadores se conectan en una topología de anillo, donde cada conmutador está vinculado a dos conmutadores vecinos. Esta topología garantiza que si un enlace de la pila se rompe, los datos aún puedan fluir en la dirección opuesta.

--- Apilamiento lineal: En esta topología, los interruptores se conectan de forma lineal, donde el primer interruptor se conecta al segundo, el segundo al tercero, y así sucesivamente. Esto proporciona una redundancia limitada, ya que una interrupción en el medio de la pila puede aislar algunos conmutadores del resto.

3. Beneficios de apilar interruptores industriales

3.1. Gestión simplificada

--- Cuando los conmutadores están apilados, toda la pila se puede administrar como una sola entidad. Esto simplifica la administración de la red porque solo necesita configurar y monitorear un conmutador (el conmutador maestro), aunque esté trabajando efectivamente con múltiples dispositivos físicos.

--- Todos los conmutadores de la pila comparten una única dirección IP para la administración remota, lo que reduce la necesidad de administrar múltiples dispositivos por separado.

--- Las actualizaciones de firmware y otras configuraciones de toda la red se pueden aplicar a todos los conmutadores de la pila a la vez, lo que agiliza el proceso de gestión.

3.2. Escalabilidad

--- Fácil expansión: el apilamiento permite una expansión simple de la red agregando más conmutadores a la pila según sea necesario, sin requerir cableado adicional ni reconfiguraciones complejas. Esto es particularmente útil en entornos industriales donde el crecimiento de la red es común debido a la incorporación de nuevos dispositivos, sensores o máquinas.

--- Sin direcciones IP adicionales: no es necesario asignar direcciones IP adicionales a cada conmutador cuando están apilados. Esto ayuda a minimizar la sobrecarga de administración de direcciones IP.

3.3. Mayor ancho de banda

--- El apilamiento de conmutadores permite un ancho de banda agregado entre conmutadores, lo que mejora el rendimiento general. Dado que los conmutadores de la pila están conectados mediante enlaces de apilamiento de alta velocidad, la pila puede manejar grandes volúmenes de tráfico, lo cual es crucial en aplicaciones industriales donde los datos en tiempo real de máquinas, sensores o sistemas de control deben procesarse rápidamente.

Ejemplo: Si cada conmutador de una pila tiene 24 puertos, apilar cuatro conmutadores juntos proporciona efectivamente 96 puertos que funcionan como un sistema unificado. El ancho de banda de apilamiento interno garantiza que el tráfico entre conmutadores sea rápido y no experimente cuellos de botella.

3.4. Redundancia y alta disponibilidad

--- Conmutación por error: una de las ventajas clave del apilamiento es la conmutación por error automática. Si falla un conmutador de la pila, los conmutadores restantes continúan funcionando normalmente, lo que proporciona alta disponibilidad. Si el conmutador maestro falla, otro conmutador de la pila asumirá automáticamente la función maestra, garantizando el funcionamiento ininterrumpido de la red.

--- Enlaces redundantes: en una topología de apilamiento en anillo, la redundancia está integrada en las conexiones físicas entre los conmutadores. Si un enlace falla, el tráfico se redirige a través de las conexiones restantes, evitando un único punto de falla.

Ejemplo: En una fábrica donde se apilan varios interruptores industriales, si un interruptor falla debido a una falla de hardware, la red continúa funcionando y la comunicación entre las máquinas industriales y los sistemas de control no se ve afectada.

3.5. Rentabilidad

--- Necesidad reducida de conmutadores centrales: en redes industriales más pequeñas o medianas, el apilamiento permite que la red crezca sin invertir en conmutadores centrales más costosos o diseños jerárquicos complejos. Al agregar conmutadores apilados adicionales, puede aumentar la densidad de puertos y la capacidad de la red sin necesidad de rediseñar la red.

--- Punto de administración único: tener un punto de administración único para la pila reduce la necesidad de personal dedicado para administrar cada conmutador individual, lo que ahorra costos operativos.

3.6. Rendimiento de red mejorado

Baja latencia: Dado que los conmutadores en una pila están conectados directamente a través de enlaces de alta velocidad, existe una latencia mínima entre los conmutadores, lo cual es fundamental en entornos industriales donde el procesamiento de datos en tiempo real es esencial para la automatización, el control de máquinas o los sistemas de monitoreo.

Equilibrio de carga de tráfico: El conmutador maestro puede distribuir de forma inteligente el tráfico entre los conmutadores de la pila, equilibrando la carga de la red y evitando la congestión en cualquier conmutador.

4. Aplicaciones del apilamiento de conmutadores en entornos industriales

4.1. Automatización de fábrica

--- En un sistema de automatización de fábrica, los interruptores industriales se utilizan para conectar máquinas, robots, sensores y controladores. El apilamiento permite que la red escale a medida que se agregan más máquinas a la línea de producción sin tener que reconfigurar toda la red. Los conmutadores apilados garantizan que todas las partes del sistema de producción estén conectadas con una latencia mínima y una alta redundancia.

4.2. Energía y servicios públicos

--- En las redes de generación de energía o de servicios públicos, los interruptores industriales conectan varias unidades terminales remotas (RTU), sistemas de control y sensores. El apilamiento permite un escalamiento rápido y simplifica la arquitectura de la red, al tiempo que garantiza una alta disponibilidad. Si falla un conmutador de una pila, la red permanece operativa, lo que garantiza que los servicios críticos no se vean interrumpidos.

4.3. Sistemas de transporte

--- En los sistemas de transporte inteligentes (ITS), los interruptores industriales a menudo se implementan para conectar cámaras de tráfico, sensores y sistemas de control. El apilamiento de estos conmutadores proporciona la redundancia necesaria para garantizar que la supervisión y el control del tráfico sigan funcionando incluso si falla parte de la red. También permite una fácil expansión a medida que se agregan nuevos dispositivos al sistema.

5. Limitaciones del apilamiento de conmutadores

Aunque el apilamiento de conmutadores ofrece numerosos beneficios, tiene algunas limitaciones:

--- Limitaciones del tamaño de la pila: la mayoría de los conmutadores industriales tienen un límite en la cantidad de conmutadores que se pueden apilar. Por lo general, esto oscila entre 4 y 9 conmutadores, según el modelo y el proveedor. Para redes muy grandes, esto puede no ser suficiente.

--- Dependencia del proveedor: Los protocolos y cables de apilamiento suelen ser propietarios, lo que significa que es posible que los conmutadores de diferentes fabricantes no se puedan apilar juntos. Esto limita la flexibilidad a la hora de elegir hardware.

--- Mayores requisitos de energía y espacio: a medida que se agregan más conmutadores a la pila, aumentan el consumo de energía y los requisitos de espacio. En entornos industriales reducidos, esto puede ser una limitación.

Conclusión

El apilamiento de conmutadores industriales ofrece varios beneficios en términos de escalabilidad, redundancia y gestión simplificada. Al conectar varios conmutadores en un sistema unificado, las organizaciones pueden hacer crecer sus redes más fácilmente, aumentar el ancho de banda disponible y garantizar una alta disponibilidad en caso de fallas de hardware o enlaces. Esta característica es particularmente valiosa en entornos industriales donde el procesamiento de datos en tiempo real, el alto tiempo de actividad y la resiliencia de la red son fundamentales para mantener las operaciones.

A pesar de algunas limitaciones, el apilamiento sigue siendo una solución rentable para ampliar las redes industriales manteniendo al mismo tiempo el rendimiento y la confiabilidad.
