Descripción general
IES7521-16PGE4GC-AC, Capa 2+ administrado 16 puertos Switch POE industrial,con 4 Gigabit RJ45/SFP Combo Uplink,16 Poe+ Ports@300W Presupuesto de energía, montaje en bastidor
Características
Recuperación rápida de conmutación por error
Este soporte de Switch POE Industrial de 16 puertos administró ERPs garantiza un tiempo de inactividad de la red mínimo con tiempos de recuperación de conmutación por error de hasta 50 ms. En el caso de una falla en el enlace, la topología del anillo reduce rápidamente el tráfico, manteniendo una comunicación ininterrumpida. Esta característica es esencial para las redes industriales, asegurando una alta disponibilidad para aplicaciones críticas como la vigilancia, la automatización y los sistemas de control.Erps admite redes de anillos a gran escala y es compatible con los estándares de Ethernet, lo que permite una integración perfecta con otros dispositivos. Esta escalabilidad garantiza la expansión de la red a prueba de futuro.
Programación de Poe Power
Con Poe Power Management, el IES7521-16PGE4GC-AC permite a los administradores programar la entrega de energía a puertos específicos. Esta característica mejora la eficiencia energética al impulsar dispositivos durante las horas no operacionales. Para las configuraciones industriales, permite el control sobre dispositivos conectados como sensores y cámaras, extendiendo su vida útil y reduciendo el consumo de energía sin comprometer la funcionalidad.
Agregación de enlace
La agregación de enlaces combina múltiples conexiones físicas en un solo enlace lógico, aumentando el ancho de banda y proporcionando redundancia en caso de una falla del enlace. Esta característica mejora la confiabilidad y escalabilidad de la red, asegurando una operación estable para sistemas industriales que requieren comunicación de alta velocidad entre dispositivos y conexiones de enlace ascendente.
Interfaz de gestión centralizada
El conmutador ofrece una interfaz de administración fácil de usar accesible a través de la GUI web, CLI o SNMP. Los administradores pueden monitorear el rendimiento de la red, configurar la configuración y solucionar problemas de forma remota. Esta gestión centralizada simplifica la administración de la red en entornos industriales donde la eficiencia y el tiempo de actividad son críticos para las operaciones.

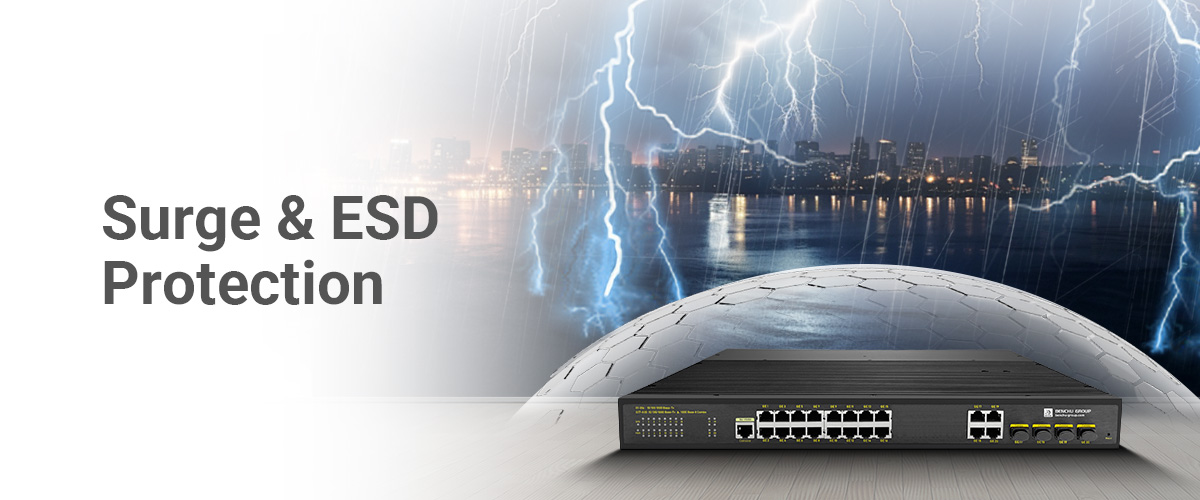

Protección contra sobretensiones y ESD
Este interruptor POE industrial de 16 puertos incluye protección avanzada contra sobretensiones eléctricas y descarga electrostática (ESD). Esto protege tanto el interruptor como los dispositivos conectados de las anomalías de potencia, reduciendo el riesgo de falla del hardware. Es particularmente beneficioso en instalaciones al aire libre o industriales propensas a fluctuaciones de energía o ataques de rayos.

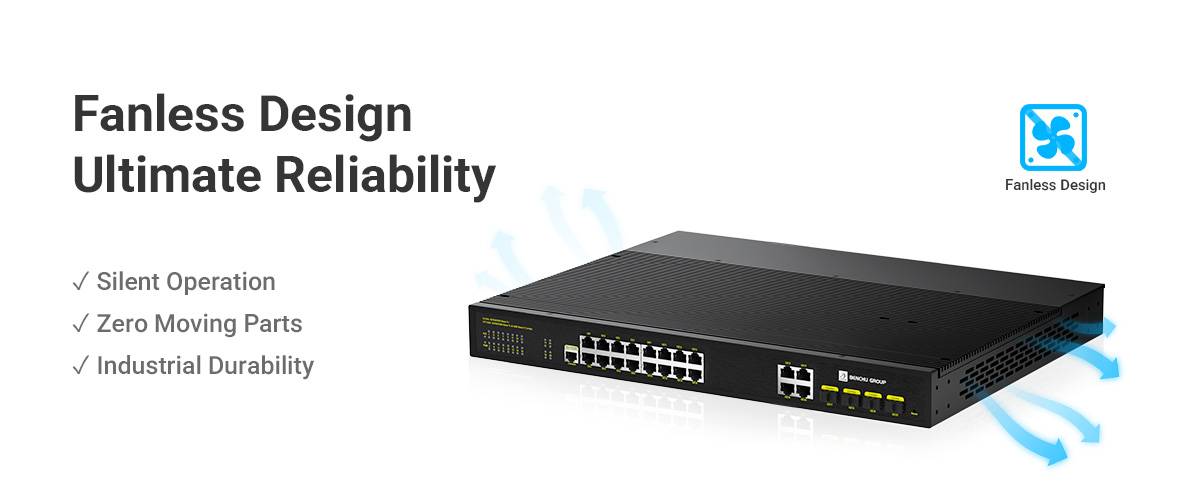

Diseño sin ventilador con disipación de calor
El diseño sin ventilador garantiza un funcionamiento silencioso y reduce las necesidades de mantenimiento, ya que no hay piezas móviles para fallar. Su tecnología avanzada de disipación de calor le permite funcionar de manera eficiente en entornos de alta temperatura, lo que lo hace confiable para aplicaciones industriales donde el tiempo de actividad consistente es crítico.
Cumplimiento industrial de EMC
Cumpliendo con estrictos estándares de compatibilidad electromagnética (EMC), este interruptor POE industrial de 16 puertos funciona de manera confiable en entornos con ruido eléctrico pesado, como fábricas o centros de transporte. El cumplimiento de EMC garantiza una comunicación ininterrumpida entre dispositivos, incluso en áreas con potentes maquinaria o fuentes de alimentación fluctuantes.
Soluciones de conectividad
Switch de Poe industrial de 16 puertos administrados 2 gestionados 4 Solución de conectividad de enlace ascendente de Gigabit SFP
Switch de Poe industrial de 16 puertos administrados 2 gestionados 4 Gigabit SFP Uplink Ring Network Conectivity Solución
Especificación
Especificaciones técnicas :
IE7511-16PGE4GC-DCPuertos de cobre RJ45 de 10M/100M/1G :
16Combinación Gigabit R4J5 y SFP :
4 ComboPuertos PoE/PoE+ :
16 PoE+Puerto de consola (para configuración) :
YesBotón de reinicio :
YesAlimentación a través de Ethernet :
*Estándar PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetTipo de fuente de alimentación PoE :
End-span: 1/2 (+), 3/6 (-)Salida de alimentación PoE :
Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af); Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)Especificación de rendimiento :
*Memoria intermedia de paquetes :
4.2 MbModos de reenvío :
Store-and-forwardBanda ancha :
64 GbpsTasa de reenvío de paquetes :
35.72Mpps (64 byte packet size)Tamaño de la base de datos de direcciones MAC :
8K (48-bit MAC ad-dresses)Soporte de marco gigante :
9KServicios L2: VLAN :
*Etiquetado VLAN IEEE 802.1Q :
YesEtiquetado VLAN QinQ :
YesVLAN basadas en IP :
YesVLAN basadas en MAC :
YesVLAN basada en protocolo :
YesVLAN de voz :
Yesmapeo de VLAN :
YesServicios L2 - Disponibilidad :
*control de tormentas :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad - LAG (LACP) :
YesIEEE 802.3x :
YesAnillo (ERPS,cumple con G.8032) :
Yes, Recovery time < 50msProtocolo de árbol de expansión IEEE 802.1D :
YesProtocolo de árbol de expansión rápida IEEE 802.1w :
YesProtocolo de árbol de expansión múltiple IEEE 802.1s :
YesRetransmisión DHCP de capa 2 :
YesServicios L2: filtrado de multidifusión :
YesEspionaje IGMP (v1, v2 y v3) :
YesSoporte de espionaje MLD (v1 y v2) :
YesConsulta de espionaje IGMP (v2) :
YesConsultador de espionaje MLD (v1) :
YesRegistro de VLAN de multidifusión (MVR) :
YesServicios L3 - Enrutamiento :
*Enrutamiento estático IPv4 :
100Enrutamiento estático IPv6 :
100Agregar un link :
*RETRASO manual :
Yes# de GAL / # de miembros en cada GAL :
8 LAGs with max 8 members in each LAGServicios de monitoreo y descubrimiento de redes :
*802.1ab LLDP :
YesSNMP :
v1, v2c, v3RMON grupo 1,2,3,9 :
YesSeguridad de la red :
YesIEEE 802.1x :
Yescontabilidad RADIO :
YesListas de control de acceso (ACL) :
YesACL basadas en IP (IPv4 e IPv6) :
L2 / L3 / L4ACL basadas en MAC :
YesACL basadas en TCP/UDP :
YesControlar las entradas estáticas de MAC # :
48Seguridad basada en puertos mediante direcciones MAC bloqueadas :
YesInspección ARP dinámica :
YesProtección DoS :
YesPrevención de ataques DoS :
YesProtección contra tormentas de red, DoS :
YesCalidad de servicio (QoS) :
*Limitación de tarifas basada en puertos :
Yes ingress and egressQoS basada en puerto :
YesSoporte para campos IPv6 :
YesQoS de servicio diferencial :
Yes ingressIEEE 802.1p COS :
YesMAC e IP de destino :
YesDSCP IPv4 y v6 :
YesBasado en TCP/UDP :
YesRound Robin ponderado (WRR) :
YesTecnología de cola de prioridad estricta :
YesProtocolos de red IEEE :
*Protocolos :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXProtocolos 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TGestión, seguimiento y resolución de problemas :
*Gestión de contraseñas :
YesControl de acceso vía RADIUS y TACACS+ :
YesGestión de IPv6 :
YesSNMP v1/v2c/v3 :
YesDuplicación de puertos :
Yes ingress and egressDuplicación de puertos muchos a uno :
YesUtilidad de prueba de cables :
YesAcceso basado en web TLS/HTTPS (versión) :
Yes (v1.2)Transferencias de archivos (cargas, descargas) :
TFTP / HTTPCarga/descarga HTTP (firmware) :
YesRegistro del sistema (RFC 3164) :
YesLED :
YesPor puerto :
Speed, Link, Activity; PoE in different modePor dispositivo :
PowerEspecificaciones físicas :
*Dimensiones (Ancho * Fondo * Alto) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Peso :
5.2 kg (11.46 lb)requerimientos de energía :
AC 100~260V 50/60Hz (Dual power input)El consumo de energía :
300W (when all ports used, line-rate traffic and max PoE)máximo poder :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Consumo de energía inactivo :
17W (all ports link-down standby) (Watts)Ethernet energéticamente eficiente (EEE) :
Yes (deactivated by default)Admirador :
FanlessEspecificaciones ambientales :
*Temperatura de funcionamiento :
-30° to 75°C (-22° to 167°F)Humedad de funcionamiento :
95% maximum relative humidity (RH), non-condensingAltitud de funcionamiento :
10,000 ft (3,000 m) maximumTemperatura de almacenamiento :
-40° to 85°C (-40° to 185°F)Humedad de almacenamiento (relativa) :
95% maximum relative humidity, non-condensingAltitud de almacenamiento :
10,000 ft (3,000 m) maximumEstándar ejecutivo y protección :
*Protección contra rayos :
*IEC61000-4-3 (RS) :
10V/m (80~1000MHz)FCC Parte 15/CISPR22 (EN55022) :
Class BCEI 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (campo magnético pulsado) :
1000A/mIEC61000-4-10 (oscilación amortiguada) :
30A/m, 1MHzIEC61000-4-12/18 (onda de choque) :
CM 2.5kV, DM 1kVIEC61000-4-4(EFT) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (transmisión en modo común) :
30V, 300V, 1sIEC61000-4-2 (ESD) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (transmisión por radiofrecuencia) :
10V(150kHz~80MHz)IEC61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (sobretensión): cable de alimentación :
CM±4kV/ DM±2kV, Data cable: ±4kVPropiedades mecánicas :
*IEC60068-2-6 :
Anti VibrationIEC60068-2-32 :
Free FallIEC60068-2-27 :
Anti ShockEmisiones electromagnéticas e inmunidad :
*Certificaciones :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Seguridad :
*Certificaciones de seguridad :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Garantía y soporte :
*Garantía limitada de hardware :
Limited Lifetime*Soporte técnico por teléfono y correo electrónico* :
Limited Lifetime*Soporte técnico por chat en línea 24 horas al día, 7 días a la semana :
Limited Lifetime*contenidos del paquete :
*Todos los modelos :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideTipo de negocio :
Industrialbandido :
1GMás filtros :
L2+ Managed
Preguntas y respuestas
1. ¿Qué dispositivos puede el poder IES7521-16PGE4GC-AC a través de sus puertos Poe+?
El interruptor puede alimentar dispositivos habilitados para POE, como cámaras IP, teléfonos VoIP y puntos de acceso inalámbrico, entregando hasta 30W por puerto, durante un solo cable Ethernet, simplificando la instalación y reduciendo el desorden de cable.
2. ¿Cómo beneficia a la red RJ45/SFP Combo Uplink?
Los puertos de enlace ascendente 4 RJ45/SFP ofrecen opciones de conectividad flexibles, que admiten conexiones de cobre (RJ45) y de fibra (SFP). Esta flexibilidad permite la comunicación a larga distancia y la transferencia de datos de alta velocidad, lo que lo hace ideal para diseños de redes escalables.
3. ¿Qué características de la capa 2 son compatibles con estos 16 puertos? Interruptor de poe industrial?
El IES7521-16PGE4GC-AC admite características avanzadas de la capa 2, como VLAN para la segmentación de red, QoS para la priorización del tráfico y la espada de IGMP para una gestión eficiente de tráfico de multidifusión, optimizando el rendimiento general de la red y la confiabilidad.
4.
Sí, el IES7521-16PGE4GC-AC está diseñado para uso industrial, con una carcasa resistente que soporta temperaturas extremas (-30 ° C a 75 ° C) y condiciones difíciles. Es ideal para la automatización de fábrica, las ciudades inteligentes y las aplicaciones de vigilancia al aire libre.
5. ¿Cuál es el presupuesto de potencia y cómo beneficia la implementación?
El conmutador proporciona un presupuesto de potencia de 300W, lo que le permite alimentar múltiples dispositivos POE simultáneamente. Esto permite implementaciones simplificadas al reducir la necesidad de fuentes de alimentación separadas, por lo que es una solución rentable para las redes industriales y comerciales.
